Popis

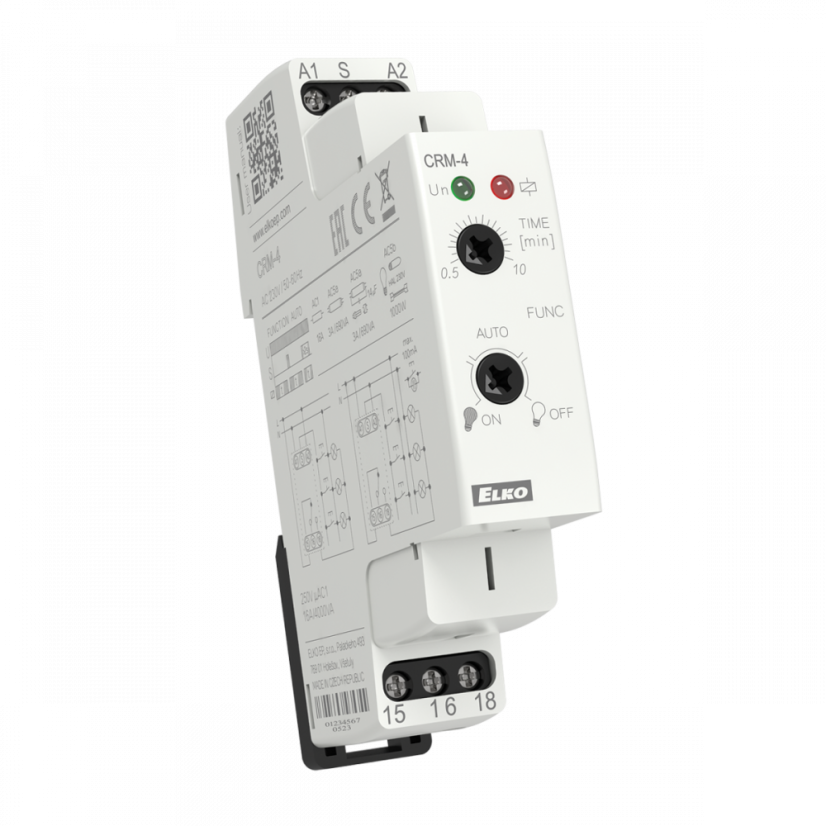

CRM-4 | Schodišťový automat

  • slouží pro zpožděné vypnutí osvětlení na schodišti, chodbě, vstupu, společných prostorách a nebo pro zpožděný doběh ventilátoru (WC, koupelny apod.)
  • ovládá se tlačítkem a  nebo několika tlačítky z  více míst (paralelně pospojovanými), tlačítka mohou být vybavena doutnavkami (max. 20ks doutnavek)
  • výstupní kontakt relé 16A / AC1 s nárazovým proudem až 80A umožňuje spínání jak žárovek, tak i zářivek
  • provozní přepínač:
    •  AUTO - normální funkce dle nastaveného času
    •  OFF - trvale vypnuto (např. při výměně žárovek)
    •  ON - trvale zapnuto (např. při úklidu, servisu)
  • časový rozsah: 0.5 - 10min
  • nastavení času se provádí potenciometrem
  • ochrana proti zablokování tlačítka (sirka v tlačítku)

Další informace

  • Funkce:  zpožděný návrat reagující na sepnutí ovládacího kontaktu
  • Napájecí svorky: A1 - A2
  • Indikace napájení: zelená LED
  • Nastavení časů: potenciometrem
  • Pracovní poloha: libovolná
  • Upevnění: DIN lišta EN 60715
  • Krytí: IP40 z čelního panelu / IP20 svorky
  • Rozměr: 90 x 17.6 x 64mm
  • Hmotnost: 62g





Dokumenty

Parametry

Napájecí napětí 230 V AC
Funkce Schodišťový automat
Časový rozsah 30 s - 10 min
Nastavení Otočné přepínače, Posuvný přepínač
Výstupní kontakt 1 x přepínací 16 A
Provedení 1-MODUL
