HRN-41
Relé hlídá přepětí/podpětí DC i AC ve třech rozsazích
Hlídá úroveň podpětí a přepětí ve třech rozsazích: (min./max.) 3 - 50V, 10 - 160V, 30 - 500V AC/DC; 2x 16A přepínací Více
Popis

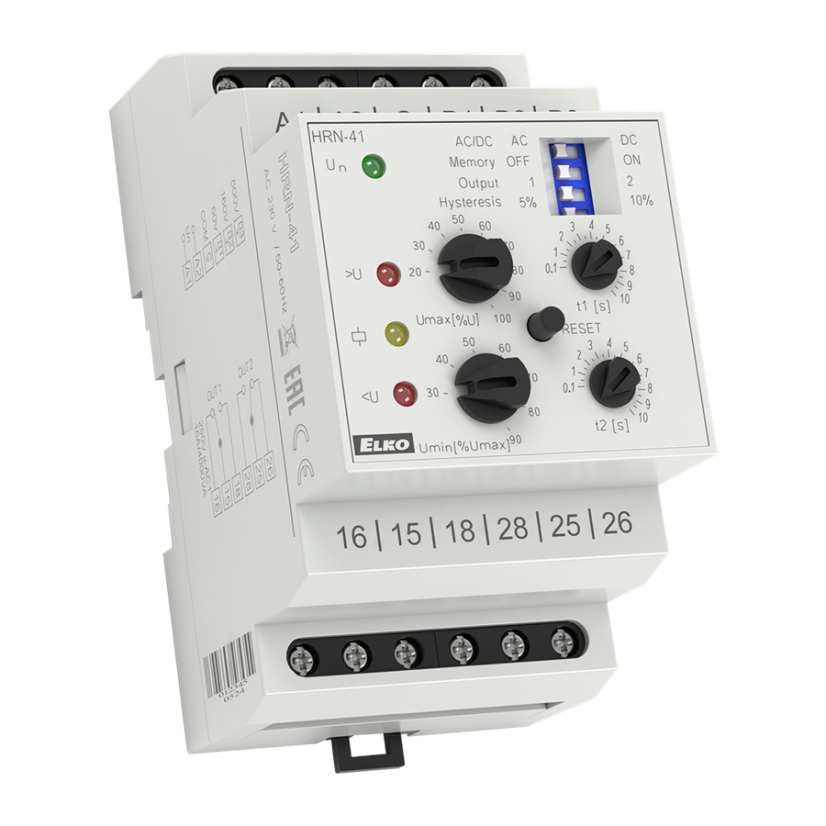

HRN-41 | Hlídací napěťové relé
- Relé je určeno pro hlídání AC nebo DC napětí ve třech rozsazích.
- Hlídá velikost napětí ve dvou nezávislých úrovních (Umin, Umax).
- Nastavení hlídané horní úrovně (Umax) v % z rozsahu.
- Nastavení hlídané spodní úrovně (Umin):
- v % z nastavené horní úrovně (HRN-41, funkce HYSTEREZE)
- v % z rozsahu (HRN-42, funkce OKNO)
- Volitelná funkce výstupních kontaktů (samostatně/paralelně).
- Nastavitelná časová prodleva pro každou úroveň nezávisle (eliminace krátkodobých poklesů a špiček).
- Galvanicky oddělené napájecí napětí od hlídacích vstupů.
- Výstupní kontakt pro každou hlídanou úroveň napětí.
Více informací
- Typ hlídaného napětí: AC / DC
- Hlídané úrovně: podpětí i přepětí
- Funkce: HYSTEREZE
- Hlídaný rozsah: 3 vstupy: 10-50 V; 32-160 V; 100-500 V
- Výstup: 2x přepínací, 16 A
- Provedení: 3-MODUL
- Napájecí napětí: AC 230V, AC 400 V
- Rozměry: 90 x 52 x 65 mm
Dokumenty
Parametry
| Hlídané veličiny | > U (Přepětí), < U (Podpětí) |
|---|---|
| Napájecí napětí | 24 V AC/DC, 230 V AC, 400 V AC |
| Počet fází | 1 |
| Provedení | 3-MODUL |
| Rozsah hlídaného napětí | 50 V AC/DC, 160 V AC/DC, 500 V AC/DC |
| Hlídané veličiny | > U (Přepětí), < U (Podpětí) |
|---|---|
| Napájecí napětí | 24 V AC/DC, 230 V AC, 400 V AC |
| Počet fází | 1 |
| Provedení | 3-MODUL |
| Rozsah hlídaného napětí | 50 V AC/DC, 160 V AC/DC, 500 V AC/DC |
