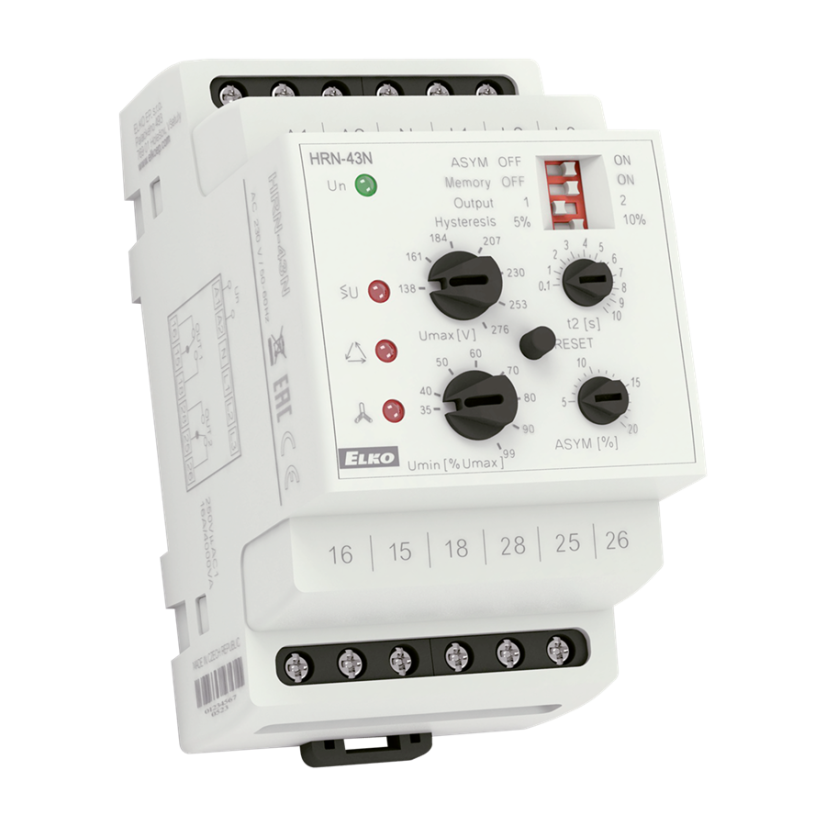

HRN-43N
Relé hlídá přepětí/podpětí , sled, výpadek a asymetrii fází
Hlídá úroveň podpětí a přepětí včetně výpadku/pořadí/asymetrii fází v nastavitelném rozsahu 3x 84 - 480V AC; hlídání asymetrii fází lze vypnout Více
Popis
HRN-43N | Hlídací napěťové relé pro kompletní kontrolu v 3F včetně asymetrie
- Relé hlídá v 3-fázových sítích:
- napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 138 - 276 V (soustava 3x 400/230 V) a nebo 240 - 480 V (soustava 3x 400 V)
- asymetrii fází (dá se vypnout)
- pořadí fází
- výpadek fáze. - Funkce druhého relé (samostatně/paralelně).
- HRN-43: určeno pro obvody 3x 400 V (bez nulového vodiče).
- HRN-43N: určeno pro obvody 3x 400/230 V (včetně nulového vodiče).
- Galvanicky oddělené napájení AC 400 V, AC/DC 24–240 V, AC/DC 24 V.
Další informace
- Výpadek fáze: Ano
- Pořadí fází: Ano
- Nastavitelné přepětí: Ano
- Nastavitelné podpětí: Ano
- Asymetrie: Ano
- Hlídaný rozsah: AC 3 x 48-276 V
- Výstup: 2x přepínací, 16 A
- Provedení: 3-MODUL
- Napájecí napětí: AC/DC 24-240 V, AC/DC 24 V, AC 400 V
- Rozměry: 90 x 52 x 65 mm
Dokumenty
Parametry
| Hlídané veličiny | > U (Přepětí), < U (Podpětí), Výpadek fází, Pořadí fází, Asymetrie fází |
|---|---|
| Napájecí napětí | 24 V AC/DC, 230 V AC, 400 V AC |
| Počet fází | 3 |
| Provedení | 3-MODUL |
| Rozsah hlídaného napětí | 3 x 48 - 276 V AC |
| Hlídané veličiny | > U (Přepětí), < U (Podpětí), Výpadek fází, Pořadí fází, Asymetrie fází |
|---|---|
| Napájecí napětí | 24 V AC/DC, 230 V AC, 400 V AC |
| Počet fází | 3 |
| Provedení | 3-MODUL |
| Rozsah hlídaného napětí | 3 x 48 - 276 V AC |
