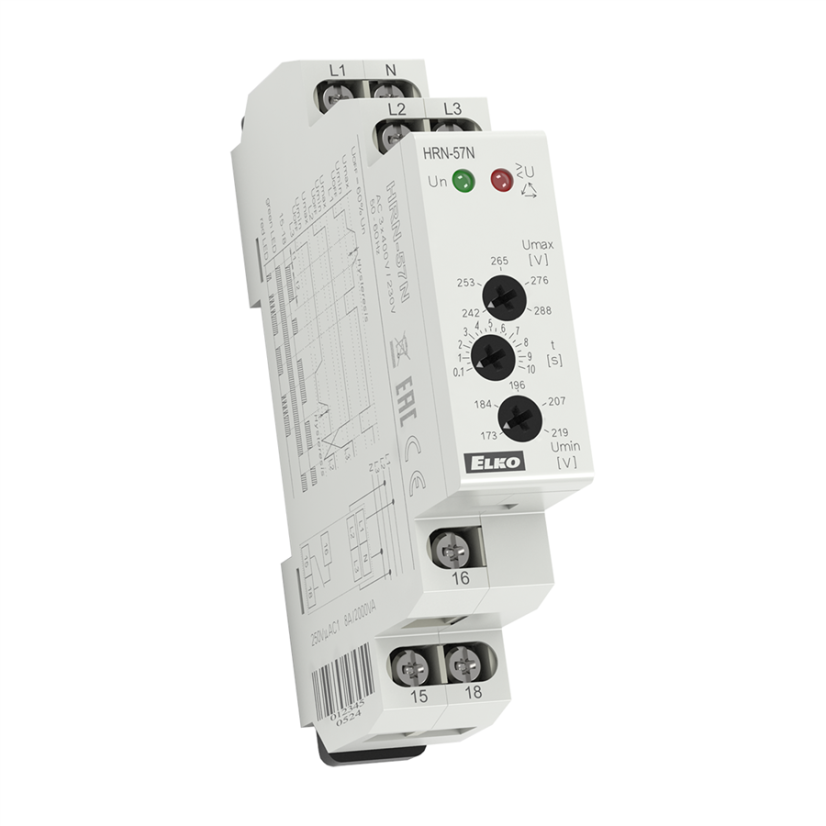

HRN-57N

Relé hlídá přepětí/podpětí , výpadek fází

Hlídání přepětí/podpětí u 3-fázových sítí

Více

3D MODEL
Výrobce: ELKO EP

Obj. kód: 7515 standard
EAN: 8595188137249

Dostupnost: Více než 50 ks
Prodejní cena 1 366 Kč s DPH -15%
Cena bez DPH 959,50 Kč
Vaše cena: 1 161 Kč s DPH
ks

Popis

HRN-57N | Napěťové relé pro hlídání přepětí/podpětí

  • slouží pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení)
  • monitoruje velikost napětí v 3-fázové soustavě napětí
  • relé nehlídá sled fází
  • je možno nastavit horní a  dolní hranici napětí, při které kontakt výstupního relé vypne • nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti
  • napájení se provádí z hlídaného napětí
  • chybový stav je indikován červenou LED a  rozepnutím výstupního kontaktu relé
  • výstupní kontakt 1x přepínací 8A / 250V AC1
  • pokud napájecí napětí poklesne pod 60% Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění
  • HRN-57N: napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče
  • v provedení 1-MODUL, upevnění na DIN lištu

Další informace

  • Hlídací svorky: L1, L2, L3, N
  • Napájecí svorky: L1, L2, L3, N
  • Napájecí a hlídané napětí Un: 3x 400V / 230V / 50-60Hz
  • Max. trvalé napětí: AC 3x 265V
  • Počet kontaktů: 1x přepínací (AgNi)
  • Jmenovitý proud: 8A / AC1
  • Indikace výstupu: červená LED
  • Pracovní teplota: -20.. +55°C
  • Pracovní poloha: libovolná
  • Upevnění: DIN lišta EN 60715
  • Krytí: IP40 z čelního panelu / IP10 svorky
  • Rozměr: 90 x 17.6 x 64mm
  • Hmotnost: 66g

Dokumenty

Parametry

Hlídané veličiny > U (Přepětí), < U (Podpětí), Výpadek fází
Napájecí napětí z hlídaného napětí
Počet fází 3
Provedení 1-MODUL
Rozsah hlídaného napětí 3 x 172 - 287 V AC
