Jistič MCB10 - 1Bxx 10kA

Popis

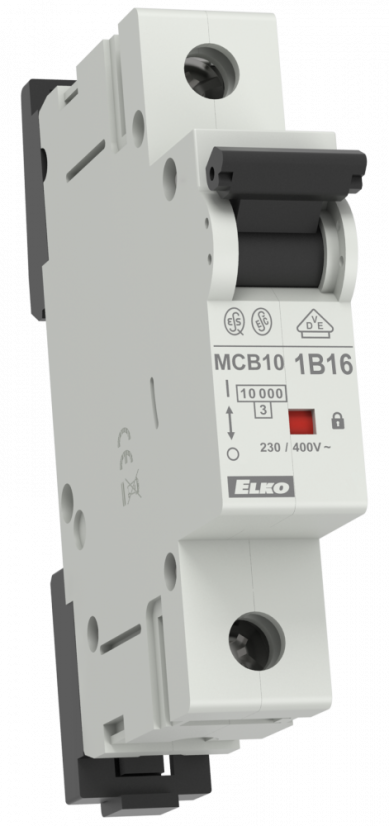

MCB10-1Bxx 10 kA | 1-pólový jistič

• Jističe řady MCB jsou mechanické spínací přístroje schopné zapínat, vést a vypínat proudy při běžných podmínkách a zapínat, vést a samočinně vypínat proudy při určených abnormálních podmínkách obvodu, jako je zkrat.
• Používají se na ochranu proti nadproudům v domovních instalacích a v průmyslových elektrických rozvodech a zařízeních.
• Jmenovité proudy:
  • 1 pól, charakteristika B: rozsah 2 - 63 A
  • 1 pól, charakteristika C: rozsah 6 - 63 A
  • 3 póly, charakteristika B & C: rozsah 10 - 63 A
• Plombovatelná páčka
• Typ charakteristiky a hodnota jmenovitého proudu jsou označeny štítkem (např. C16), který je uložen v okénku zabraňujícím poškození nebo smazání štítku.
• Jističe MCB mají na čele ukazatel stavu, opticky indikující provozní stav přístroje (zelený terčík = přístroj vypnutý, červený terčík = přístroj zapnutý).
• Ukazatel stavu je přímo spojen s kontaktním systémem přístroje a není závislý na poloze ovládací páčky (jistič vypíná i při zablokování ovládací páčky), a tak odpovídá podmínkám bezpečného odpojení.
• Vypínací schopnost : 10 kA
