MPS-1
Popis

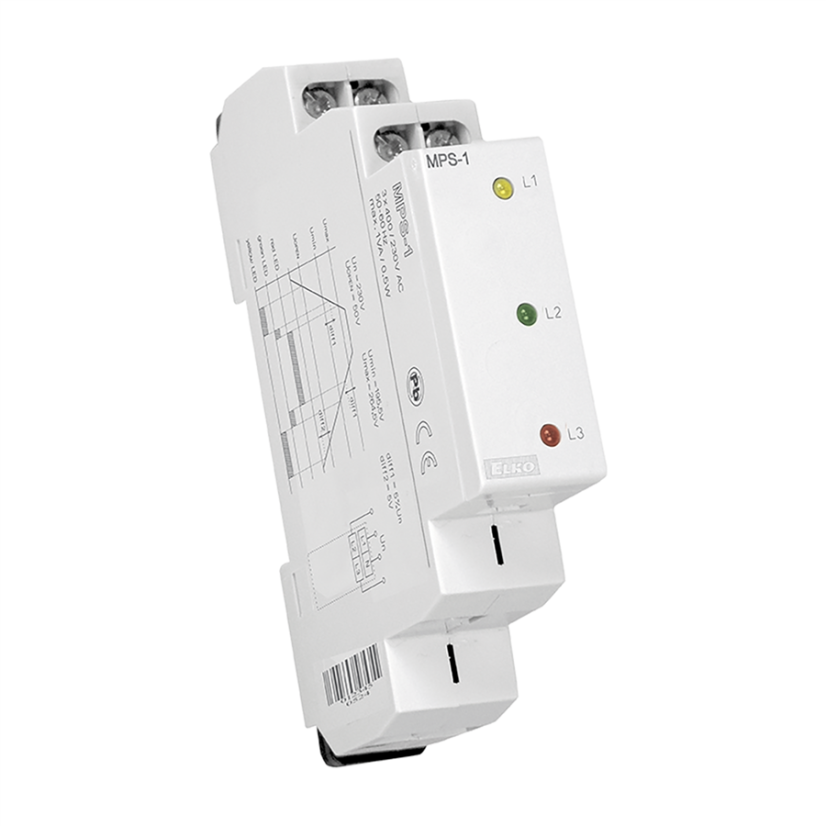

MPS-1 | Optická signalizace třífázové sítě
- slouží pro optickou signalizaci velikosti napětí ve třech fázích
- každá fáze má LED signalizaci rozdělenou barevně do napěťových úrovní:
- napětí v toleranci ± 15% - zelená barva
- přepětí - červená barva
- podpětí - žlutá barva
- napětí < 50V - LED nesvítí
- čtyřvodičové připojení - L1, L2, L3, N
- hlídá fázová napětí proti nulovému vodiči
- nezáleží na pořadí fází
- v provedení 1-MODUL, upevnění na DIN lištu
Další informace
- Napájecí napětí: AC 3x 400/230V / 50 - 60Hz
- Tolerance napájecího napětí: +20%, -75%
- Příkon: max. 1.0VA / 0.5W
- Provedení: 1-MODUL
- Upevnění: DIN lišta EN60715
- Pracovní poloha: libovolná
- Krytí: panel IP40, svorky IP10
- Průřez připojovacích vodičů (mm2 ): max. 2x 2.5, max. 1x 4 / s dutinkou max. 1x 2.5, 2x 1.5
- Pracovní teplota: -20.. +55°C
- Rozměry: 90 x 17.6 x 64mm
- Hmotnost: 58g
Dokumenty
Parametry
Hlídané veličiny | < U (Podpětí), Výpadek fází, Pořadí fází |
---|---|
Napájecí napětí | z hlídaného napětí |
Počet fází | 3 |
Provedení | 1-MODUL |
Rozsah hlídaného napětí | 3 x 50 - 253 V AC |
