Popis

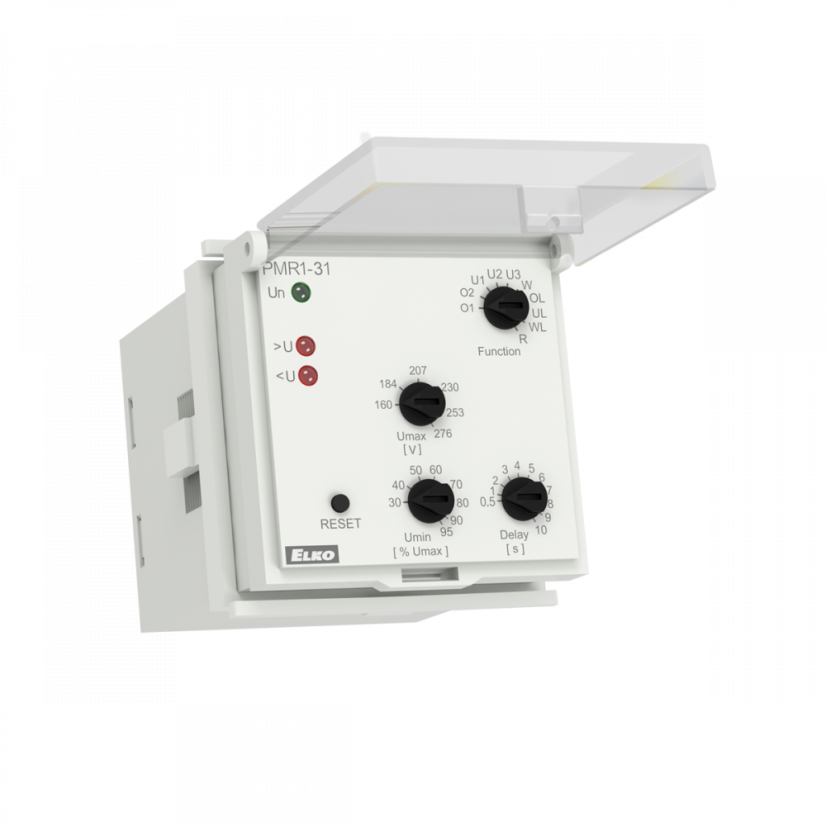

PMR1-31 | Multifukční hlídací napěťová relé
- Slouží k hlídání velikosti střídavého nebo stejnosměrného napětí v 1-fázových obvodech.
- Napájení z hlídaného napětí.
- Hlídá překročení horní úrovně napětí (Umax) a pokles pod spodní úroveň napětí (Umin) – podle zvolené funkce.
- Plynulé nastavení obou napěťových úrovní – spodní úroveň Umin se nastavuje v % z horní úrovně Umax.
- Nastavitelná časová prodleva (pro eliminaci krátkodobých napěťových poklesů a špiček).
- Možnost volby funkcí s pamětí chybového stavu (Latch).
- Paměť chybového stavu je možno resetovat tlačítkem na panelu (RESET).
- Měří skutečnou efektivní hodnotu napětí - TRUE RMS.
Další parametry
- Nastavitelné přepětí: Ano
- Nastavitelné podpětí: Ano
- Hlídaný rozsah: AC 48 - 276 V
- Výstup: 1x přepínací, 16 A
- Provedení: 8-pin do patice
- Napájecí napětí: z hlídaného napětí
- Rozměry: 48 × 48 × 79 mm
Dokumenty
Parametry
| Hlídané veličiny | > U (Přepětí), < U (Podpětí) |
|---|---|
| Napájecí napětí | z hlídaného napětí |
| Počet fází | 1 |
| Provedení | DO PATICE |
| Rozsah hlídaného napětí | 48 - 276 V AC |
| Výstupní kontakt | 1 x přepínací 16 A |
