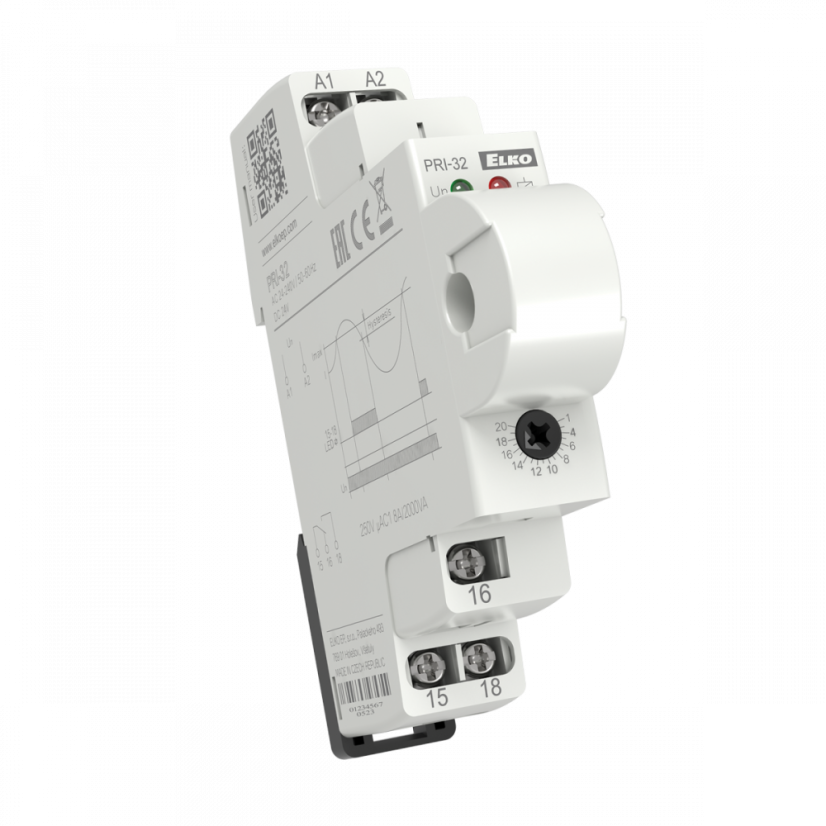

PRI-32

Hlídací proudové relé AC 1 - 20A

Hlídá úroveň nadproudu v rozsahu 1 - 20A AC

Více

3D MODEL
Výrobce: ELKO EP

Obj. kód: 8278 standard
EAN: 8595188121965

Dostupnost: Více než 100 ks
Prodejní cena 1 570 Kč s DPH -13%
Cena bez DPH 1 128,93 Kč
Vaše cena: 1 366 Kč s DPH
ks

Popis

 PRI-32| Hlídací proudové relé

  • součástí výrobku je proudový transformátor, který (pokud je v  něm provlečen vodič) snímá velikost procházejícího proudu
  • tato konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah
    až do 20A a galvanicky odděluje měřený obvod
  • slouží například k hlídání topných tyčí ve výhybkách, topných kabelů, indikace průchodu proudu, hlídání odběru jednofázových motorů...
  • plynulé nastavování vybavovacího proudu potenciometrem
  • univerzální napájecí napětí AC 24 - 240V a DC 24V
  • překročení proudu - proud protékající hlídaným vodičem nesmí krátkodobě překročit 100A
  • výstupní kontakt 1x přepínací 8A
  • třmenové svorky
  • jednofázové provedení, 1-MODUL, upevnění na DIN lištu

Další informace

  • Napájecí svorky: A1 - A2
  • Napájecí napětí: AC 24 - 240V, DC 24V (AC 50 - 60Hz)
  • Tolerance napájecího napětí: -15 %; +10 %
  • Nastavení hodnoty proudu: potenciometrem
  • Počet kontaktů: 1x přepínací (AgNi)
  • Pracovní teplota: -20.. +55°C
  • Pracovní poloha: libovolná
  • Upevnění: DIN lišta EN 60715
  • Krytí: IP40 z čelního panelu / IP10 svorky
  • Rozměr: 90 x 17.6 x 64mm
  • Hmotnost: 68g

Dokumenty

Parametry

Hlídané veličiny > I (Nadproud)
Napájecí napětí 24 V DC, 24 - 240 V AC
Počet fází 1
Provedení 1-MODUL
Rozsah hlídaného proudu 1 - 20 A AC
