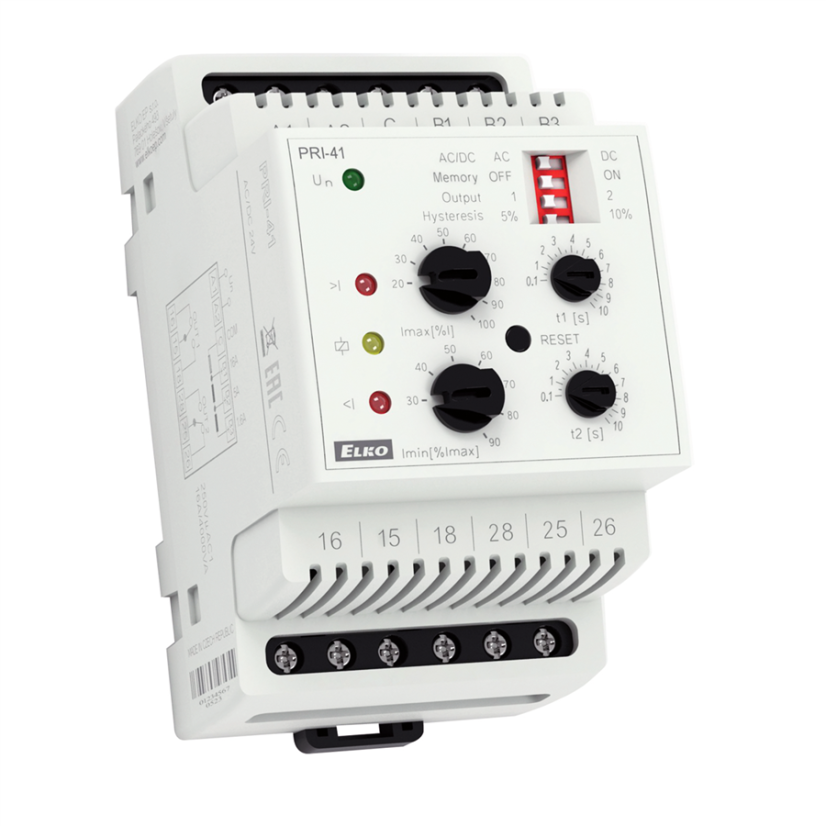

PRI-41
Relé hlídá DC i AC proudy ve 3 rozsazích, podproud/nadproud
Hlídá úroveň podproudu a nadproudu ve třech rozsazích - (min./max.) AC/DC 3,2 - 16 A, 1 - 5 A, 0,32 - 1,6 A Více
Popis
PRI-41 | Hlídací proudové relé
- slouží k hlídání přetížení / odlehčení (stroj, motor, ...), kontrola spotřeby, diagnostika vzdáleného zařízení (přepálení, zkrat, zvýšený odběr proudu...)
- relé určeno pro hlídání DC i AC proudů ve 3 rozsazích
- relé kontroluje velikost proudu ve dvou nezávislých úrovních (Imax, Imin)
- nastavení hlídané úrovně Imax (v % z rozsahu)
- nastavení hlídané úrovně Imin
- (v % z rozsahu - pro PRI-42 - funkce OKNO)
- (v % z nastavené horní meze - pro PRI-41 - funkce HYSTEREZE)
- nastavitelná funkce “PAMĚŤ”
- funkce druhého relé (samostatně / paralelně)
- nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň nezávisle
- galvanicky oddělené napájení od hlídacích vstupů
- výstupní kontakt 2x přepínací 16A / 250V AC1 pro každou sledovanou úroveň proudu
- v provedení 3-MODUL, upevnění na DIN lištu
Další informace
- Napájecí svorky: A1 - A2
- Napájecí napětí: AC 110V, AC 230V, AC 400V nebo AC / DC 24V (AC 50 - 60Hz)
- Příkon: 2.5W / 5VA (AC 110V, AC 230V, AC 400V), 1.4W / 2VA (AC/DC 24V)
- Tolerance napájecího napětí: -15%; +10%
- Počet kontaktů: 2x přepínací (AgNi)
- Pracovní teplota: -20.. +55°C
- Pracovní poloha: libovolná
- Upevnění: DIN lišta EN 60715
- Krytí: IP40 z čelního panelu / IP20 svorky
- Rozměr: 90 x 52 x 65mm
- Hmotnost: 153g
Dokumenty
Parametry
| Hlídané veličiny | > I (Nadproud), < I (Podproud) |
|---|---|
| Počet fází | 1 |
| Provedení | 3-MODUL |
| Rozsah hlídaného proudu | 1.6 A AC/DC, 5 A AC/DC, 16 A AC/DC |
| Hlídané veličiny | > I (Nadproud), < I (Podproud) |
|---|---|
| Počet fází | 1 |
| Provedení | 3-MODUL |
| Rozsah hlídaného proudu | 1.6 A AC/DC, 5 A AC/DC, 16 A AC/DC |
