TER-7

Popis

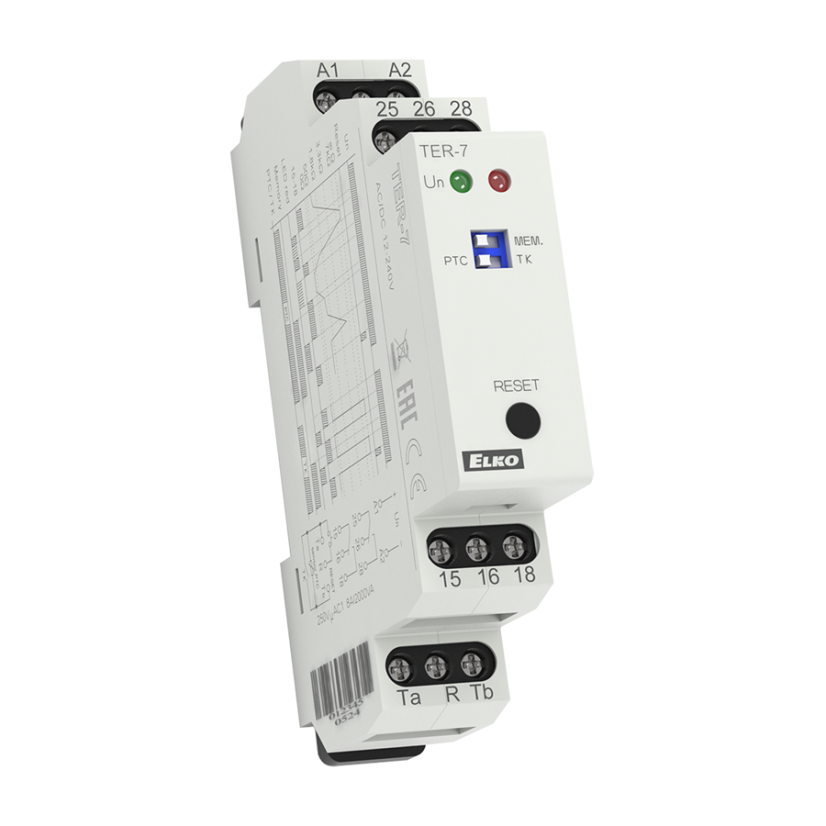

TER-7 | Termostat pro kontrolu teploty vinutí motoru

• kontroluje teplotu vinutí motoru
• pevně nastavené úrovně spínání
• jako snímací prvek se používá senzor PTC zabudovaný ve vinutí motoru jeho výrobcem, popř. externí PTC senzor
• funkce PAMĚŤ - relé je při chybovém stavu zablokováno až do zásahu obsluhy (stisk tlačítka RESET)
• RESET chybového stavu: a) tlačítkem na předním panelu b) externím kontaktem (dálkově po dvou vodičích)
• funkce hlídání zkratu nebo odpojení senzoru, stav poruchy senzoru indikuje blikání červené LED
• výstupní kontakt 2x přepínací 8A / 250V AC1
• stav překročení teploty motoru indikuje svit červené LED
• v provedení 1-MODUL, upevnění na DIN lištu
• svorky senzoru nejsou galvanicky odděleny, ale lze je zkratovat se svorkou PE bez poškození přístroje,
• v případě napájení ze sítě musí být připojen nulový vodič na svorku A2!
• univerzální napájecí napětí AC/DC 24 - 240V

Další informace

• Funkce: kontrola teploty vinutí motoru
• Napájecí svorky: A1-A2
• Napájecí napětí: AC/DC 24 - 240V (AC 50 - 60Hz)
• Tolerance napájecího napětí: -15%; +10%
• Počet kontaktů: 2x přepínací (AgNi)
• Pracovní teplota: - 20 .. +55°C
• Pracovní poloha: libovolná
• Upevnění: DIN lišta EN 60715
• Krytí: IP40 z čelního panelu / IP20 svorky
• Rozměr: 90 x 17.6 x 64mm
• Hmotnost: 83g
