VSM220

Instalační stykač s manuálním ovládáním 2x20A

3D MODEL
Výrobce: ELKO EP

Obj. kód: VSM220

Prodejní cena 631 Kč s DPH -13%
Cena bez DPH 453,72 Kč
Vaše cena: od 549 Kč s DPH
Upřesněte výběr produktu
Varianta neexistuje
ks
KontaktyOvládací napětí cívky Dostupnost Cena s DPH Množství
VSM220 2 spínací 12 V AC Skladem 589 Kč
VSM220 1 spínací, 1 rozpínací 24 V AC Více než 10 ks 549 Kč
VSM220 2 spínací 24 V AC Více než 10 ks 549 Kč
VSM220 1 spínací, 1 rozpínací 230 V AC Více než 10 ks 549 Kč
VSM220 2 spínací 230 V AC Není skladem 549 Kč
VSM220 2 rozpínací 230 V AC Více než 10 ks 549 Kč

Popis

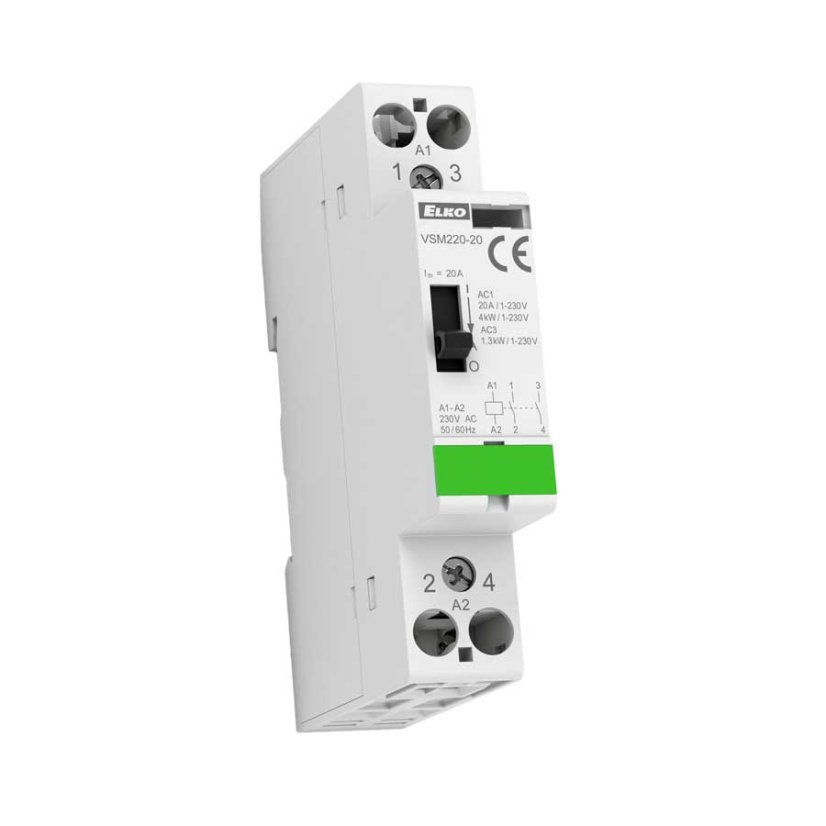

VSM220 | Instalační stykač s manuálním ovládáním

  •  Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.
  • Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.
  • Popis jednotlivých pozic manuálního ovládání:
    •  AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
    • 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
    •  0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
  • Optický ukazatel stavu zapnuto - vypnuto.
  • Vyrábí se s konfiguracemi spínacích a rozpínacích kontaktů:

VSM220: 20, 11, 02
VSM425: 40, 31, 22, 04

  • Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20



Technické parametry

  •  Jmenovité izolační napětí (Ui ): 230V
  • Jmenovitý tepelný proud lth (v AC): 20A
  • Ovládací napětí cívky: AC 12V, 24V, 110V, 230V
  • Trvalý příkon cívky +/- 10%: 2.8 VA/1.2W
  • Pracovní teplota: -5 ... +55°C
  • Hmotnost: 140g
  • Rozměry: 17.5 x 85 x 60mm

Dokumenty

Parametry

Jmenovitý proud (v AC) 20 A
Provedení 1-MODUL
