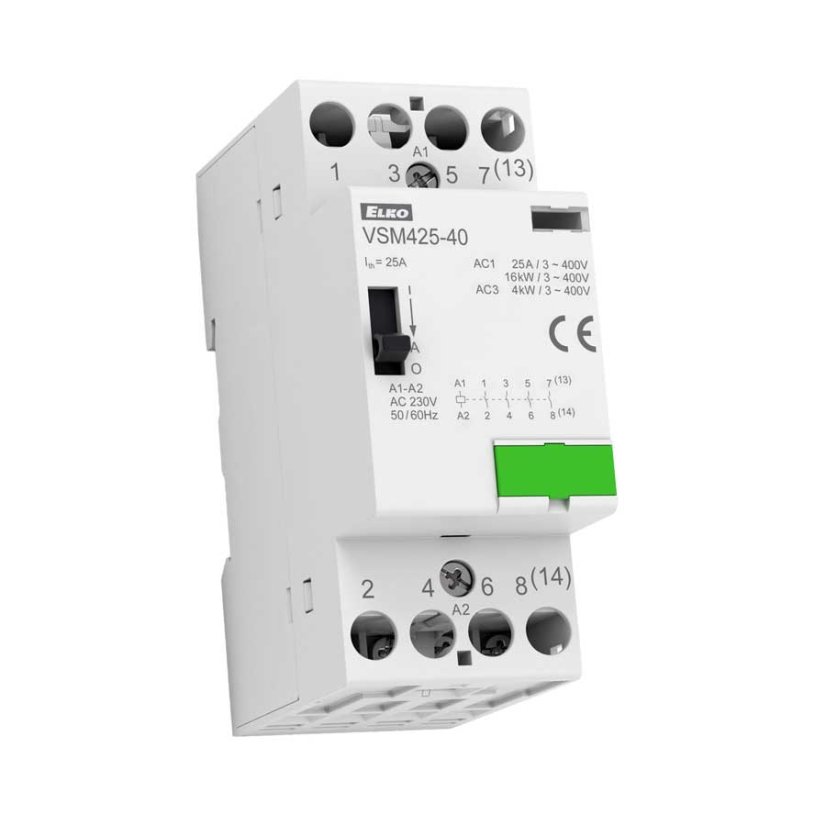

VSM425 | Instalační stykač s manuálním ovládáním

•  Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.
• Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.
• Popis jednotlivých pozic manuálního ovládání:
  •  AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
  • 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
  •  0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí

• Optický ukazatel stavu zapnuto - vypnuto.
• Vyrábí se s konfiguracemi spínacích a rozpínacích kontaktů:

VSM220: 20, 11, 02
VSM425: 40, 31, 22, 04

• Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20

Technické parametry

• Jmenovité izolační napětí (Ui ): 440V
• Jmenovitý tepelný proud lth (v AC): 25A
• Ovládací napětí cívky: AC 12V, 24V, 42V, 230V
• Trvalý příkon cívky +/- 10%: 5.5 VA/1.6W
• Pracovní teplota: -5 ... +55°C
• Hmotnost: 260g
• Rozměry: 35 x 85 x 60mm
